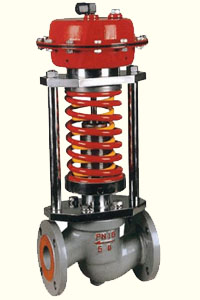

| 产品名称： ZZYP自力式压力调节阀 |
| 产品编号： SY-007 |
| 产品商标： 上冶 |
| 产品规格： DN25--600mm |
| 参考价格： 面议 |
| 更新日期： 2013/10/25 22:55:37 |
| 被阅次数： 965次 |
| |
|
|
|
|
概述
指挥操作型自力式压力调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值,进行自动调节的节能型控制装置.它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。
该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符合国际标准的新一代阀门产品，其特点有：
1、无需外加驱动能源的节能型自控系统，设定费用低，适用于爆炸性环境；
2、结构简单，维护工作量小；
3、设定点可调且范围宽，便于用户在设定范围内连续调整；
4、指挥操作型较直接作用型动态响应快，精度高，可调比大。
5、阀体采用压力平衡机构，使调节阀反应灵敏、控制*、允许压差大。
主要技术参数
| 公称通径 (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 额定流量系数 (Kv) |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
190 |
280 |
420 |
500 |
710 |
| 公称压力 (Mpa) |
1.6 、 4.0 |
| 压力设定值范围 (kpa) |
100~1100 |
| 介质温度 ( ℃ ) |
气体≤ 80; 液体≤ 150; 加隔离罐≤ 200 |
| 压力平衡件 |
波纹管 |
套筒 |
| *大允许压差△ P(Mpa) |
1.6 |
1.5 |
1.2 |
1.0 |
| 1.6 |
1.5 |
1.2 |
1.0 |
| 固有流量特性 |
快开 ( 特性与国外相同 ) |
上游压力 P1
*大允许值 (Mpa) |
2.5 |
| 法兰连接形式 |
PN1.6Mpa 按 GB9113.1-2000 平面、突面整体钢制管法兰 , 阀体突面
PN4.0Mpa 按 GB9113.2-2000 凹凸面整体钢制管法兰 , 阀体凹面 |
| 执行机构信号接口 |
M12*1.5 、 M14*1.5 |
| 作用方式 |
阀前控制 (K 型 ) | 注:1、可为用户提供按ANSI、JPI等法兰标准制造的产品。
2、可为用户提供整体指挥器操作型、组合指挥泄压阀。
| |
